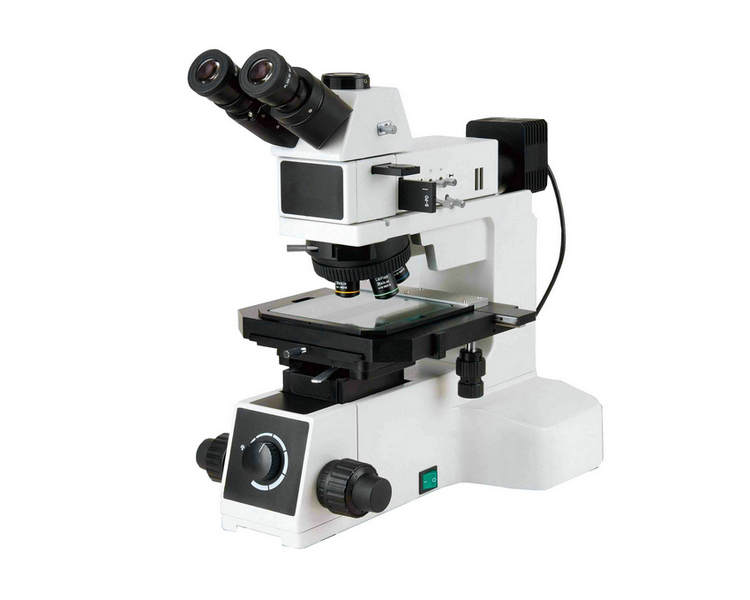

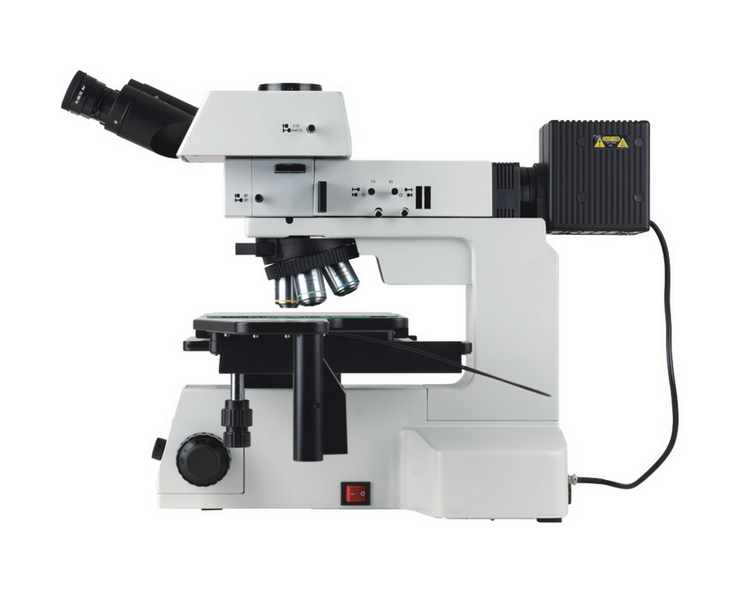

MX4R正置金相顯微鏡
MX4R正置金相顯微鏡
MX4R正置金相顯微鏡

類別:臺式金相顯微鏡

MX4R系列正置金相顯微鏡大行程移動工作平臺,長工作距半復消色差物鏡,圖像銳利清晰,廣泛應用于晶圓、FPD等各項工業檢測。
產品說明

產品簡介:

MX4R系列正置金相顯微鏡大行程移動工作平臺,長工作距半復消色差物鏡,圖像銳利清晰,廣泛應用于晶圓、FPD等各項工業檢測。



功能特點:

MX4R/MX6R可以實現X、Y方向105mm-158mm的移動范圍。

全新設計的長工作專業金相物鏡,高倍物鏡采用半復消技術。

各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。

附件齊全,配置完善,可靈活進行系統組合與功能拓展。

人機工程學設計、堅實可靠的系統結構。



技術參數:

光學系統:無限遠色差校正光學系統

觀察筒:30°傾斜,鉸鏈三目觀察筒,分光比R:T=100:0或50:50

目鏡:高眼點大視野平場目鏡PL10X/22mm

物鏡:無限遠長距平場消色差物鏡:5X、10X、20X、50X、100X

轉換器:5孔內傾式轉換器,帶DIC插槽

調焦機構:粗微調同軸、粗調行程33mm,精度0.001mm,,帶粗調機構上限位及松緊調節裝置

載物臺:4”雙層機械移動平臺,平臺面積230X215mm,行程105x105mm

反射照明系統:帶可變視場光闌與孔徑光闌,均可調中心,帶斜照明切換拉桿。

透射照明系統:單顆大功率5W LED,白色,光強連續可調,N.A.0.5聚光鏡,帶可變孔徑光闌

攝像裝置:索尼芯片相機,0.5X適配鏡接口

測微尺:高精度測微尺 100x0.01mm、100x0.01cm

金相軟件:JX2021正版金相分析軟件

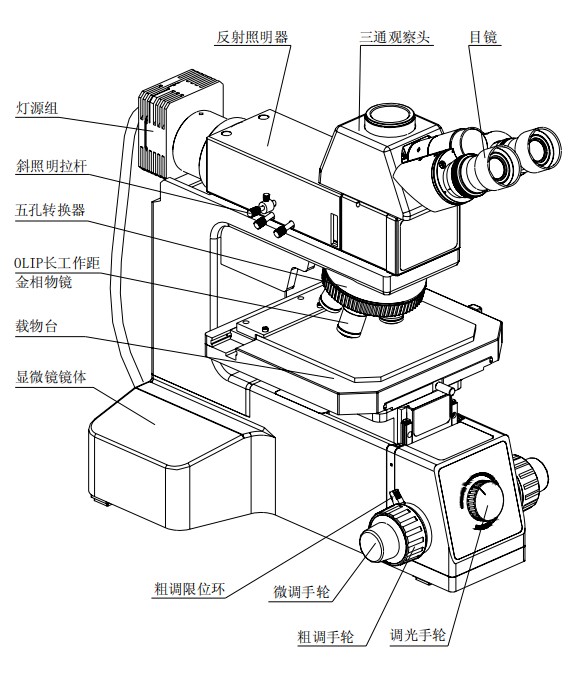

部件圖解:

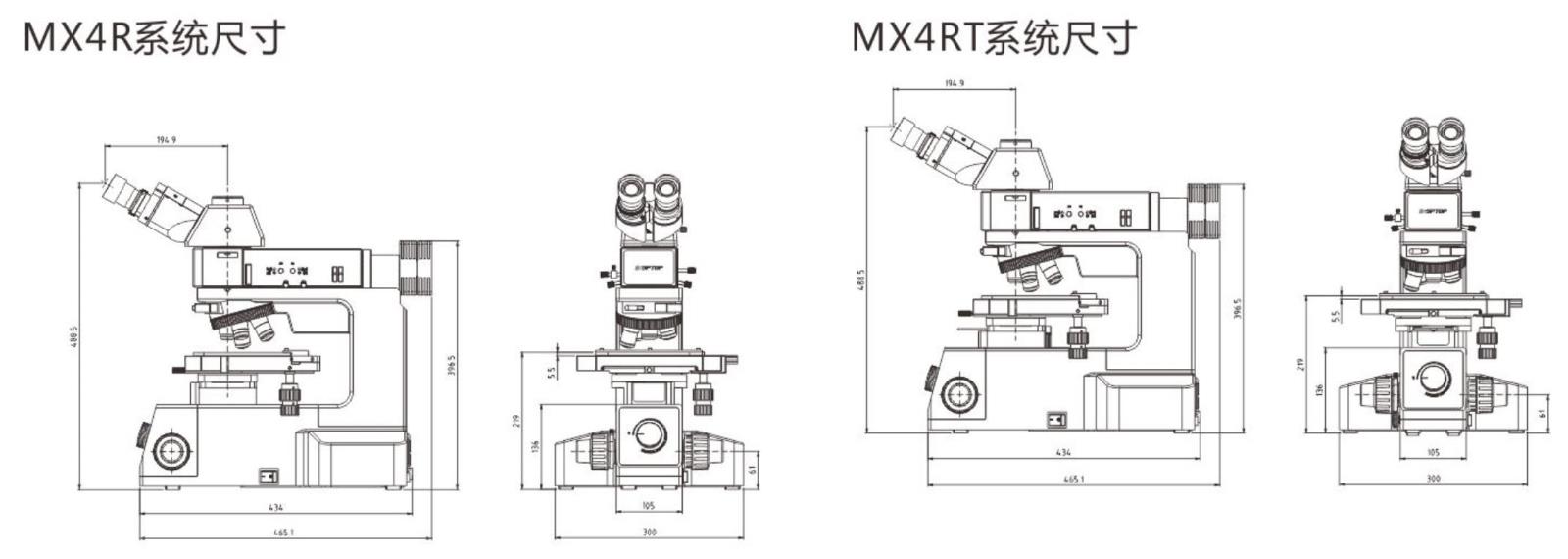

外形尺寸:
